진동연마기

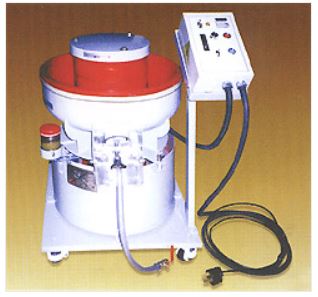

PRODUCT진동연마기 (반자동식)
제품특징
단시간 가공과 대량생산이 가능합니다.
라인자동화에 적합한 기종입니다.
자동화가 용이하다. 선별인건비가 절약된다.
가공중 부품의 체크가 가능하다.
가공물에 따라 진폭을 조절할 수 있다.
균일하게 연마된다. 찍힘 타흔이 거의 없다.
설치가 용이하다. 소음이 적다.
라인자동화에 적합한 기종입니다.
자동화가 용이하다. 선별인건비가 절약된다.
가공중 부품의 체크가 가능하다.
가공물에 따라 진폭을 조절할 수 있다.
균일하게 연마된다. 찍힘 타흔이 거의 없다.
설치가 용이하다. 소음이 적다.
조작성
DHS-Type진동연마기의 특징위에 본 기계는 자동내부선별장치가 되어 있어서 불필요한 부대작업을 덜어줍니다.

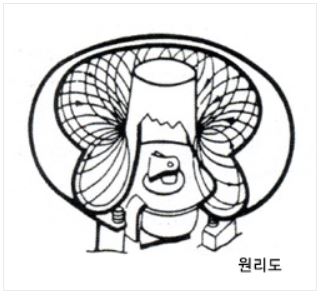

가공시는 그림 A-1과동일한 방법으로 연마됩니다. 가공이 완료되었을 때는 날개가 선별망으로 연결되고 부품과 연마석을 날개를 타고 선별망까지 올라간다.
연마석은 선별망에서 빠져서 다시 조내로 돌아오고 부품은 선별망을 거쳐서 밖으로 나오게 됩니다.
본 기계는 진동조절의 모터가 달려 있어서 가공물에 따라 진폭을 조절할 수 있습니다.
대환진동모터의 특징
모터내부 조립 볼트는 헬리코일을 박으며 열처리된 볼트를 사용하며 샤후드 또한 열처리 연마를 하였습니다.
방음커버형
기계사양
| 모델/항목 | 용량(ℓ) | 면적mm | 높이mm | 출구높이mm | 모 터HP | 중량kg |
|---|---|---|---|---|---|---|
| DHS-60 | 60 | 820×820 | 950 | 800 | 2HP | 200 |
| DHS-100 | 100 | 1000×1000 | 1200 | 850 | 3HP | 400 |
| DHS-200 | 200 | 1350×1350 | 1350 | 950 | 5HP | 700 |
| DHS-300 | 300 | 1450×1450 | 1350 | 1000 | 7.5HP | 900 |
| DHS-450 | 450 | 1620×1620 | 1450 | 1100 | 10HP | 1500 |
| DHS-650 | 650 | 1830×1830 | 1550 | 1200 | 15HP | 1800 |
| DHS-900 | 900 | 2030×2030 | 1600 | 1200 | 20HP | 2200 |
※상기 제원은 제품개발을 위하여 예고없이 변경될 수 있음.
